货车车厢深度测量系统
•0-30公里车速范围动态测量

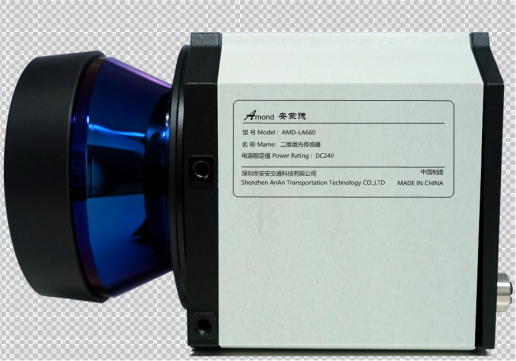

•二维激光传感器扫描式非接触式测量
•安装简单,无需标定,不需要专门培训
•不影响车辆正常通行
•系统可靠性高,质量生命周期长
系统概述

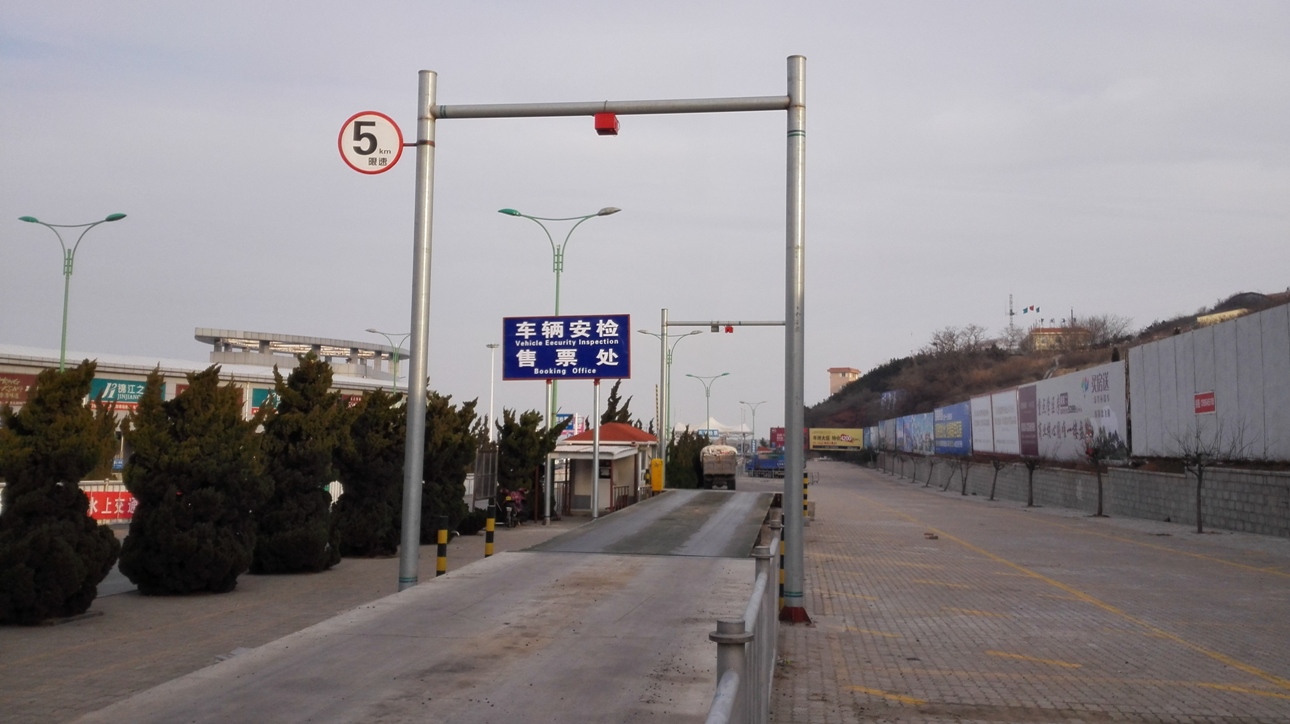

汽车长宽高测量系统包括:二维激光传感器、测量控制器、配套电源和安装门架。二维激光传感器安装在门架上,对路面上通行的车辆进行扫描检测。
长宽高控制器,采用32位嵌入式ARM架构,具有可靠性高、低功耗、稳定性好,适合严苛的交通户外应用场景。控制器内置2维建模算法,将激光传感器扫描的光点信号转换为车箱轮廓数据,并输出车辆的长宽高尺寸。

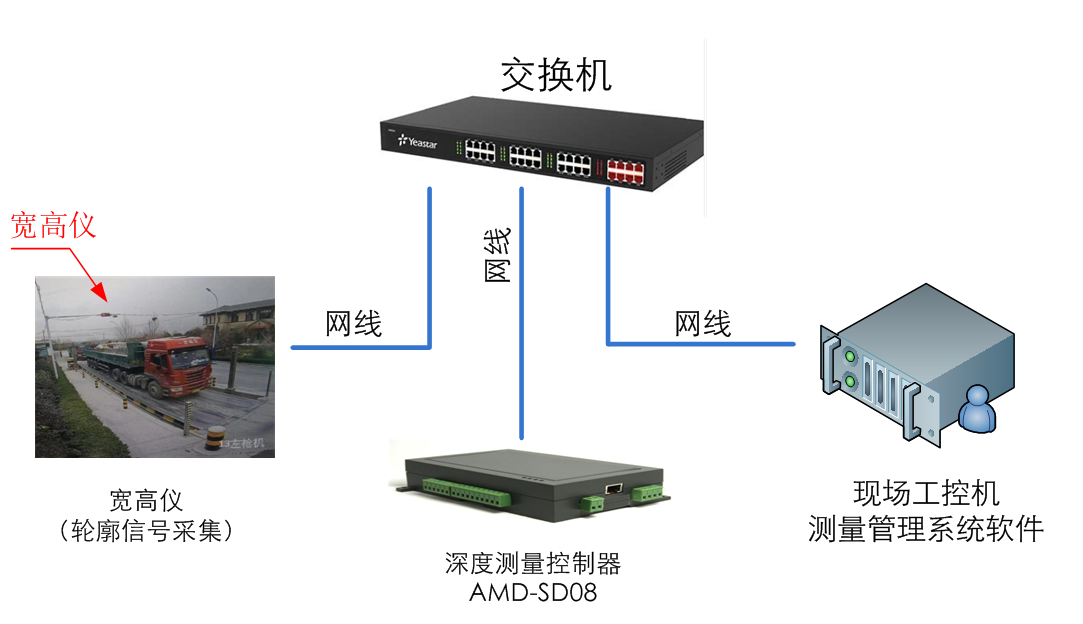

系统示意图
CPU | ARMA8 |
电源 | DC12V 500mA |
通讯接口 | 4*RS232:2400/4800/9600/115200 |
网络接口 | LAN: 100M |
输入 | 4个开关量输入 |
输出 | 2个开关量输出(常开继电器触点) |
工作温度 | -40℃~80℃ |
内置算法 | 内置多种测量算法: 1、车厢检测宽高算法模型; |
开发接口 | 提供多种二次开发接口SDK和测试代码,方便用户快速系统集成。 |
