货车长宽高测量方案
货车超宽超高测量方案
第一章 概 述
1、前言（略）
2、设计依据
本设计方案的主要依据包括：
《道路车辆外廓尺寸、轴荷及质量限值》GB 1589-2016
第二章 货车轮廓测量系统主要设备技术说明
1. 安蒙德货车轮廓测量采集系统组成
我司推出的安蒙德系列货运车辆长宽高测量采集系统组成：
1）宽高仪--货车轮廓采集传感器；
2）测量控制器--货车长宽高计算测量单元；
3）工控机--长宽高数据接收和存储设备；
4）辅助设备--L杆、门架、线缆等
2．车辆尺寸采集传感器—宽高仪
安蒙德（Amond） 600系列宽高仪，是新型激光扫描传感器，可以对路面运行中的货车进行实时扫描，实现不停车非接触式测量。车辆通过长宽高仪时，系统得到一系列离散的轮廓，根据这些轮廓信息可以计算出辆长度、宽度和高度等轮廓数据。宽高仪是用来检测通过车辆装载的实际长度、高度和宽度。
3．KG08系列长宽高测量控制器
专为货车不停车测量设计，主要特点：
●纯嵌入式架构，工业级、低功耗；
●内置硬件看门狗，无人值守自动运行；
l安装简单，无需校正操作；
l自动诊断功能，断网自动缓存；
● 运行速度快，能适应路面高流量货车测量
● 有多种型号可选，能适用中低速治超站、国道非现场执法、码头轮廓测量、车检站高精度测量。

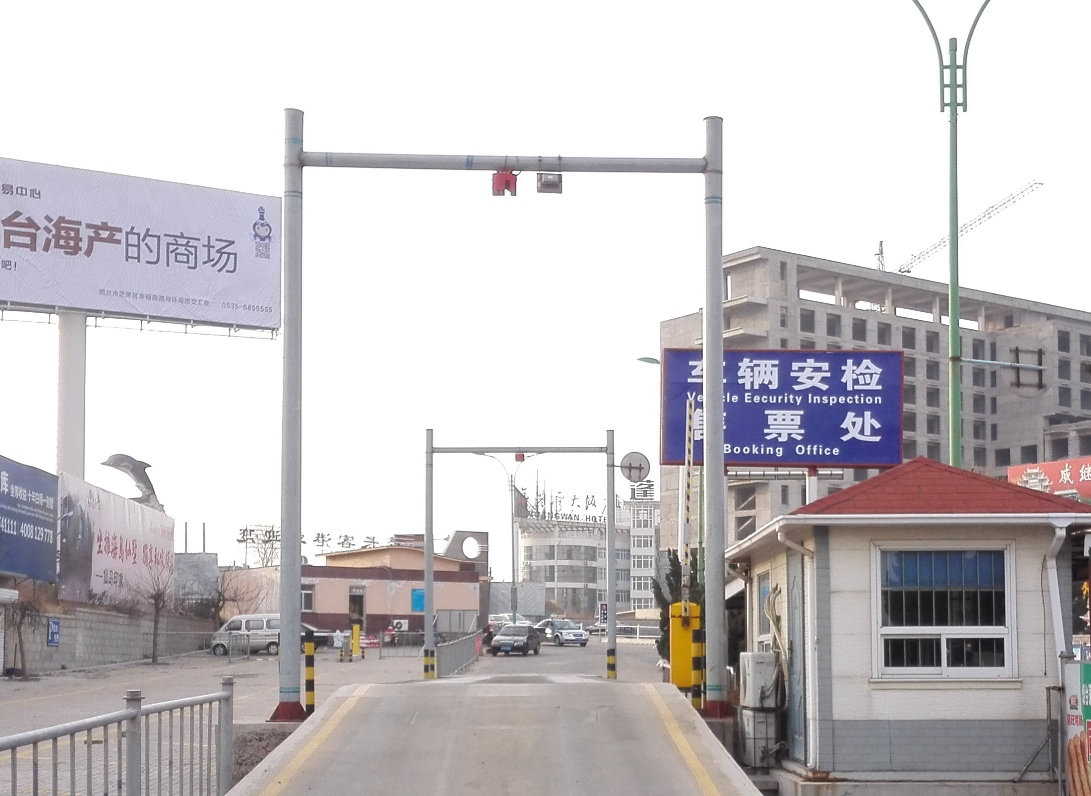

第三章 货车长宽高双杆测量安装方案
该方案只采用3个传感器分别安装在两个门架上，对车道货车进行宽度和高度扫描，测量货车长度、宽度和高度。主要优点是安装简单，长宽高精度好，缺点是通行车辆速度较低。根据我们在车辆外廓测量多年积累的经验，为了方便车辆测量效率和提高数据的准确性，我们针对车检站地设计一个全自动动态测量的流程。整个测量过程为全自动进行，无需停车和人工干预。

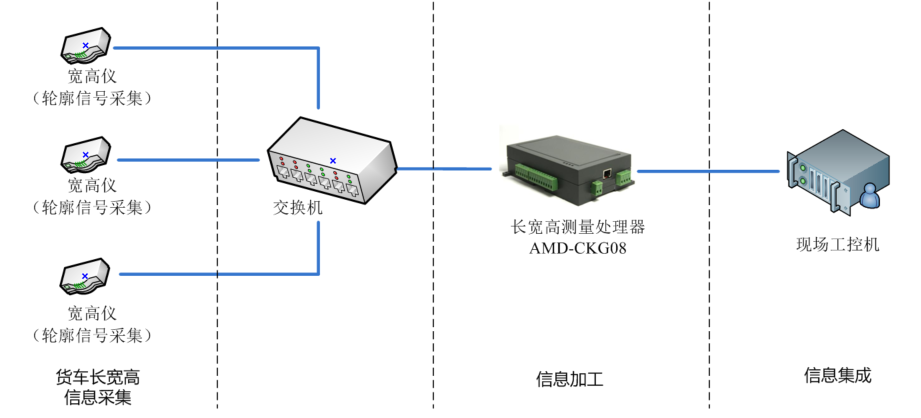

1）系统架构图：

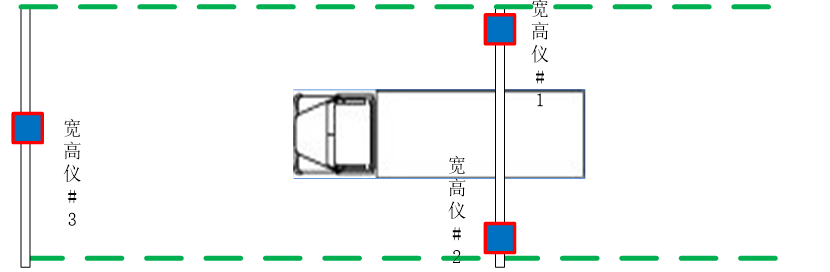

2）安装示意图
4）主要技术性能指标
安蒙德超限站不停车宽高测量系统主要技术特点：
1）采用激光传感器，非接触式测量，可免维护，使用寿命长；
2） 10年系统应用经验，系统测量参数无退化；
3）传感器和控制均为工业级嵌入式结构，专为交通应用的严苛环境设计；
4） 能够准确测量货车的宽度和高度数据，测量过程无需停车，全自动运行；
5） 扫描及计算处理速度快，车速0-50公里/小时均能正确测量；
6） 长度测量误差≤10cm，高度测量误差≤3cm，宽度误差≤5cm；
7）2个L杆或龙门架悬挂安装，安装高度不低于5米；
8）傻瓜式安装，安装即能投入使用，无需校正。
第四章、本项目车辆信息自动采集系统综述
我司长期从事智能交通产品的研发和系统集成业务，拥有汽车尺寸遥测的核心技术，自2007年以来在国内已经成功实施了上百个成功案例。山西、陕西、北京、山东、河北、内蒙古、辽宁等省市高速公路、车辆检测站都有我们产品的足迹。
我们根据多年公路车辆测量的经验，针对本项目设计的车辆信息自动采集系统具有以下优点：
1）不停车长宽高动态测量技术：
采用非接触激光测量技术，无需停车、快速遥测汽车的长度、宽度和高度数据；
无需停车和人工干预全自动测量。
2）嵌入式系统
测量主控制器采用ARM低功耗嵌入式系统，免维护、不中病毒、高可靠、高稳定性能。
3）多种产品型号，覆盖各种车辆轮廓测量应用场合
科技治超应用：固定治超站、国省道预检式科技治超、非现场执法科技治超；
车检站应用：车检站货车年检应用；
港口码头应用：车辆上船轮廓扫描；
停车场应用： 按货车尺寸计费；
交通调查： 城市干道交通调查应用。
4）提供二次开发接口，方便系统集成
提供二次开发接口及系统应用指导，快速进行系统集成和部署应用。
